11.12 Замена и регулировка натяжения ремня привода генератора

11.13. Замена и регулировка натяжения ремня привода генератора

ОБЩИЕ СВЕДЕНИЯ

Замена и регулировка натяжения ремня привода генератора ВАЗ 2108

Для удобства восприятия процесс замены и регулировки натяжения ремня привода генератора показан на снятом двигателе.

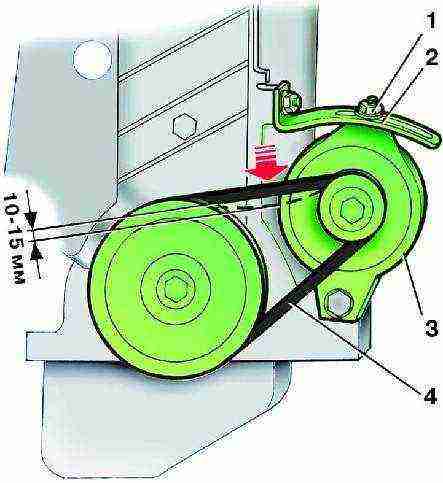

По данным завода изготовителя ремень привода генератора должен прогибаться при усилии 98 Н (10 кгс) на 10-15 мм.

ПОРЯДОК ВЫПОЛНЕНИЯ

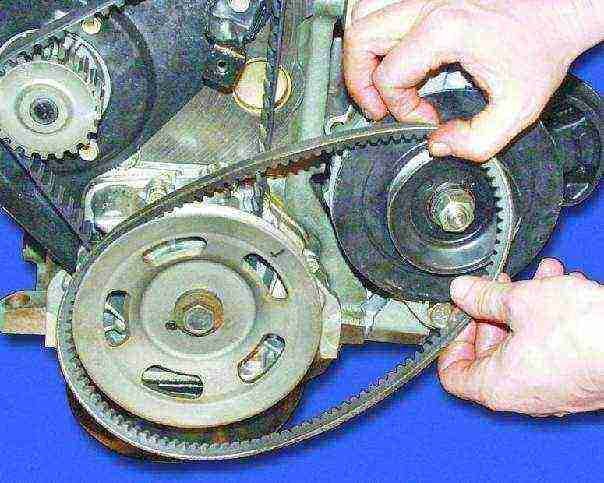

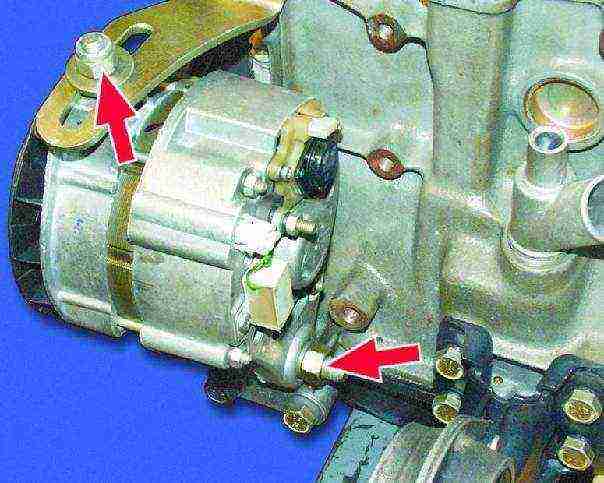

1. Ослабьте затяжку гайки крепления генератора и гайки крепления генератора к регулировочной планке.	2. Поверните генератор к блоку и...	3. ...снимите изношенный ремень.

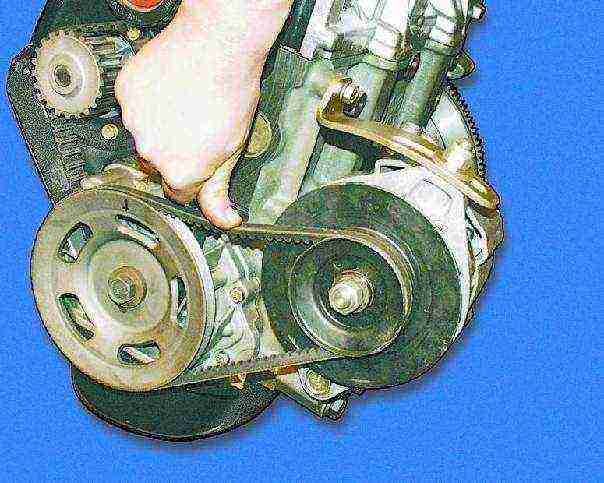

4. Наденьте на шкивы генератора и коленчатого вала новый ремень. Отрегулируйте натяжение ремня привода генератора, отжав монтировкой генератор.	5. Проверьте натяжение ремня привода генератора. Под усилием большего пальца он должен прогибаться на 10-15 мм.	6. Затяните регулировочную гайку моментом 28,6-46,0 Н·м (2,86-4,6 кгс·м) и гайку болта крепления генератора моментом 59,0-73,0 Н·м (5,9-7,3 кгс·м).
