3.31 Регулировка света фар

3.32. Регулировка света фар

ОБЩИЕ СВЕДЕНИЯ

Перед регулировкой света фар установите автомобиль на ровную горизонтальную поверхность. Предварительно проверьте и при необходимости доведите до нормы давление в шинах. Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.

ПОРЯДОК ВЫПОЛНЕНИЯ

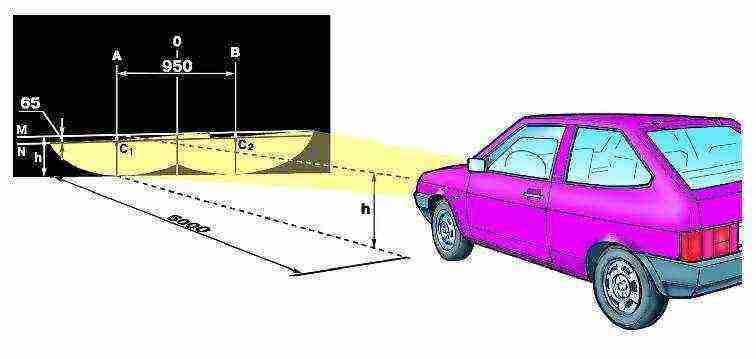

1. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рисунке. Замерьте расстояние от центра фар до пола. Это будет расстояние h на экране. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

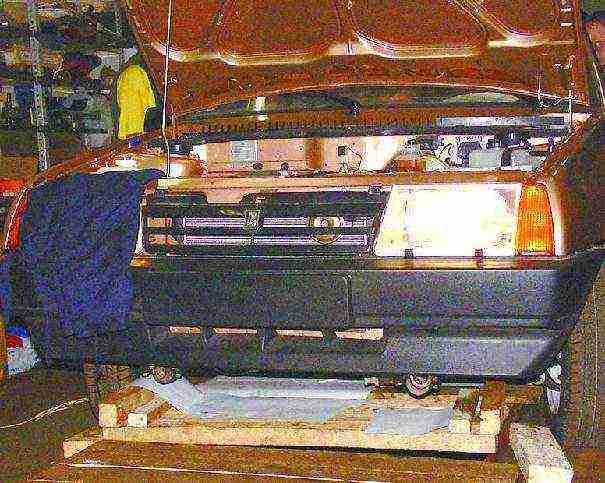

2. Поверните ручку гидрокорректора фар в положение “водитель и передний пассажир” и включите ближний свет.	3. Регулируйте направление светового пятна отдельно для каждой фары. Во время регулировки закройте вторую фару непрозрачной материей.
	5. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
4. Отрегулируйте винтами 1 (в горизонтальной плоскости) и 2 ( в вертикальной плоскости) положение светового пятна для каждой фары, если расположение световых пятен на экране не соответствует рисунку.
