11.2.1 Система питания

11.3. Система питания

11.3.1. Снятие и установка карбюратора

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Система питания ВАЗ 2108 При снятии и разборке карбюратора не курите и не пользуйтесь открытым огнем!

ПОРЯДОК ВЫПОЛНЕНИЯ

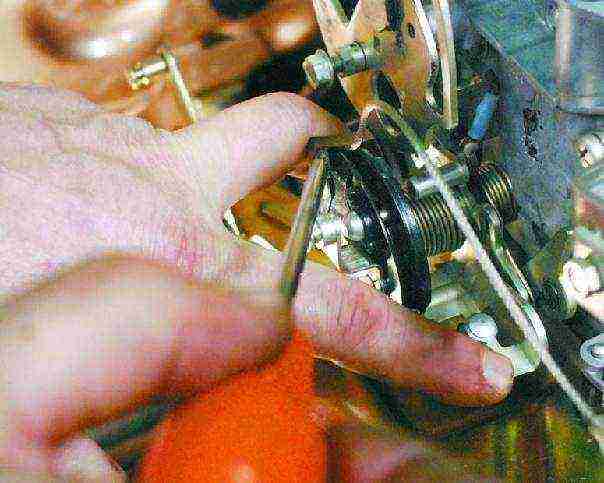

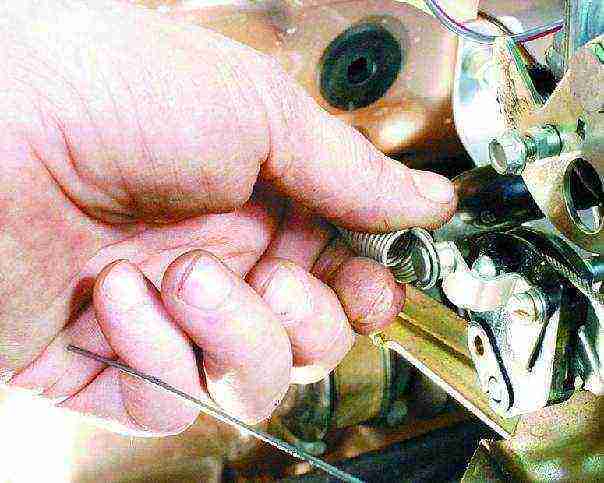

1. Отсоедините тягу воздушной заслонки.	2. Снимите возвратную пружину привода акселератора.	3. Снимите пружинный фиксатор на секторе привода акселератора, поддев его отверткой.

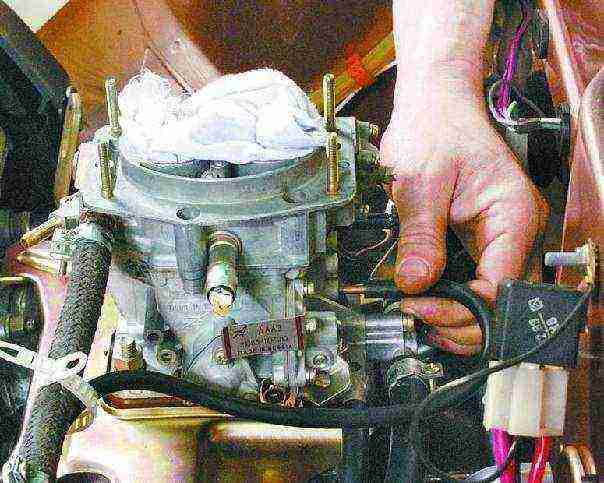

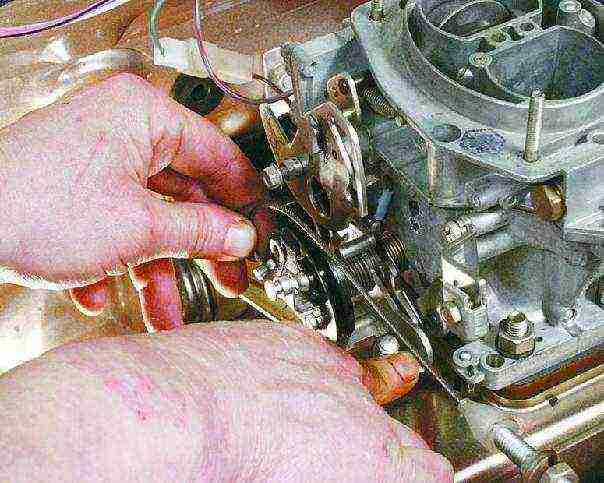

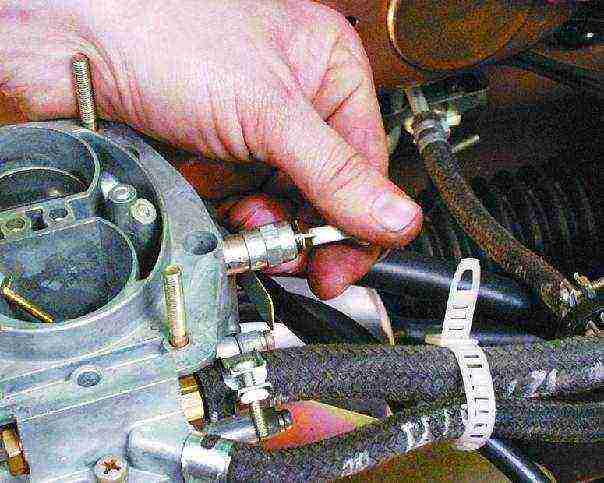

4. Выньте трос привода акселератора из сектора привода дроссельных заслонок.	5. Отсоедините колодку провода от клапана ЭПХХ.	6. Разъедините колодку провода датчика – винта ЭПХХ.

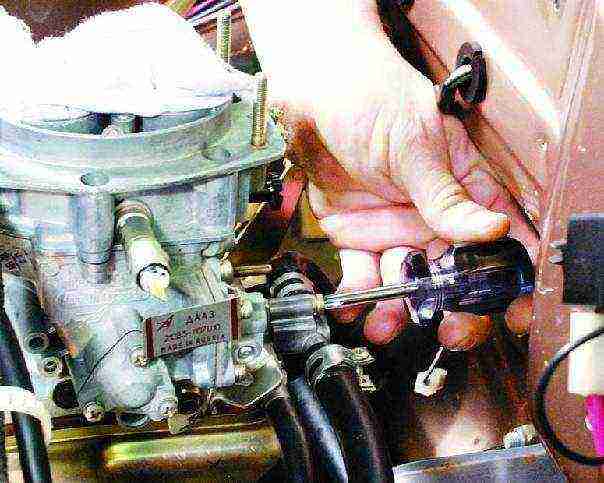

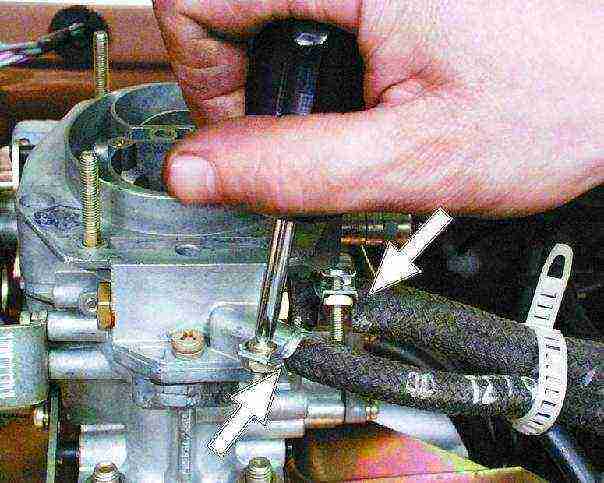

7. Отсоедините от карбюратора подводящий шланг и шланг обратного слива топлива.	8. Отверните винт крепления и снимите блок подогрева карбюратора.	9. Снимите со штуцера шланг вентиляции картера.

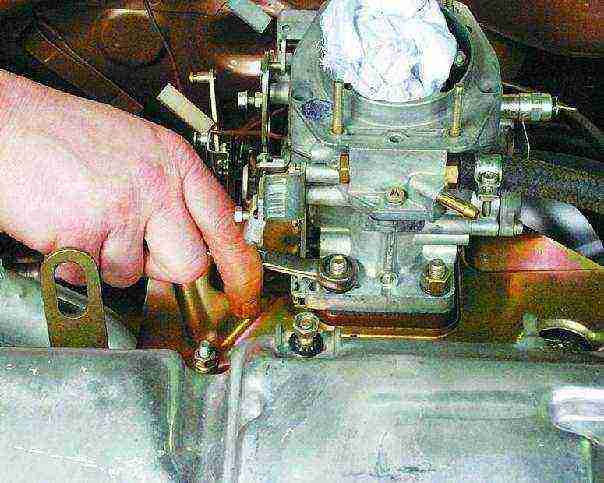

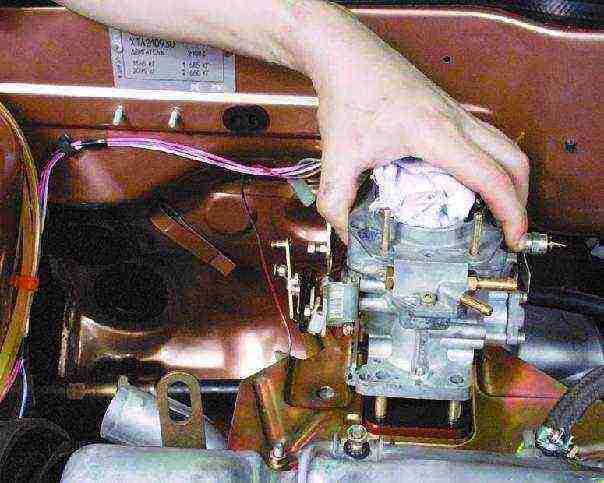

10. Отсоедините от карбюратора вакуумную трубку.	11. Отверните четыре гайки крепления карбюратора.	12. Осторожно снимите карбюратор.

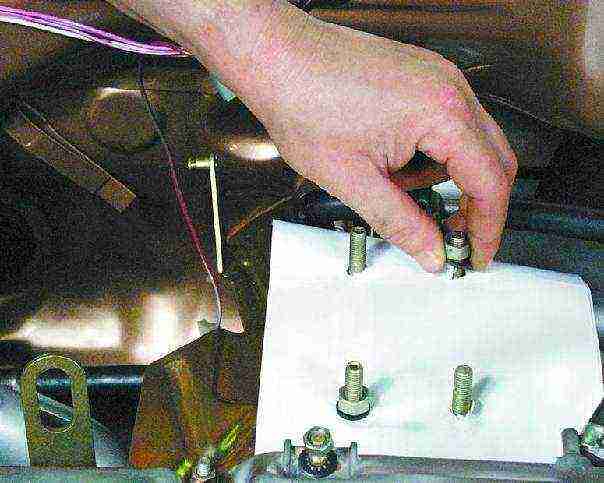

13. Закройте отверстие выпускной трубы чистой тряпкой или бумагой.	14. Установите карбюратор в порядке, обратном снятию. После установки отрегулируйте карбюратор (см. подразделы 11.3.5., 11.3.6., 11.3.7., 11.3.8., 11.3.9.).
