11.4.1 Радиатор и вентилятор с кожухом

11.5.1. Радиатор и вентилятор с кожухом

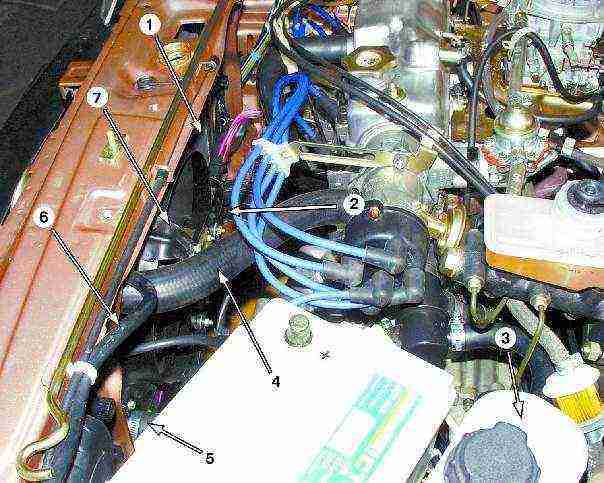

1 - радиатор 2 - пробка сливного отверстия радиатора 3 - расширительный бачок 4 - подводящий шланг радиатора 5 - отводящий шланг 6 - пароотводящий шланг (к расширительному бачку) 7 - кожух с вентилятором

Предупреждения

Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

Снятие и установка радиатора выполняется на холодном двигателе.

Примечания

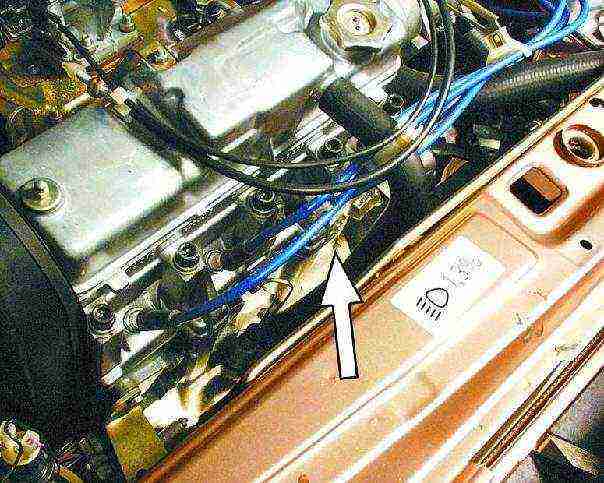

Расположение пробки сливного отверстия охлаждающей жидкости на блоке цилиндров.

Если вы снимаете вентилятор вместе с радиатором, то операции 6 и 9 выполнять не надо.

Одной из возможных причин перегрева двигателя может быть засорение радиатора. В этом случае промойте радиатор водой.

Проверьте герметичность радиатора. Для проверки заглушите патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см²) и опустите радиатор в ванну с водой на 1 мин. Если появились пузырьки воздуха, то радиатор негерметичен и его надо заменить.

ПОРЯДОК ВЫПОЛНЕНИЯ

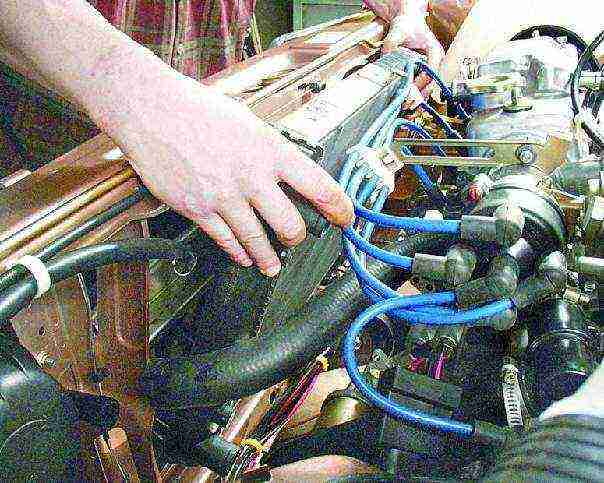

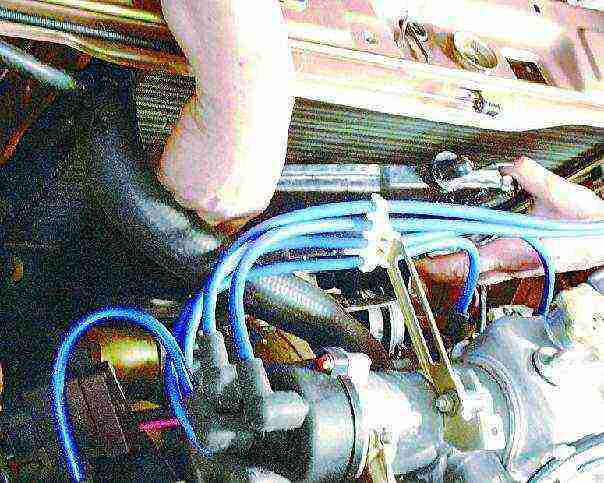

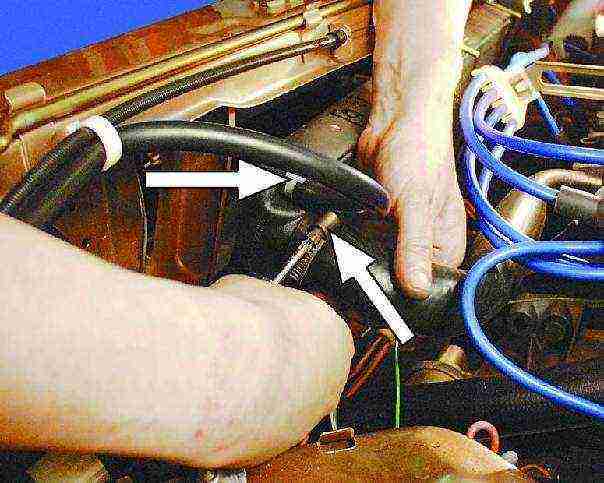

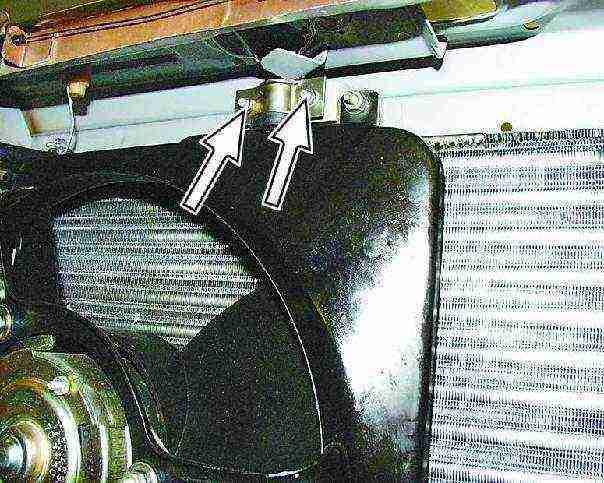

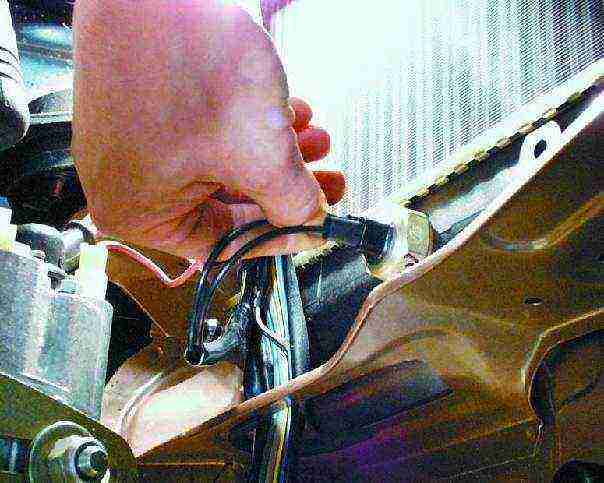

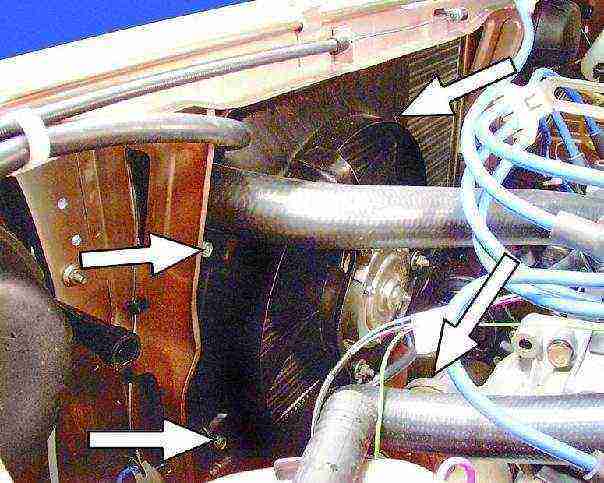

1. Отверните болты крепления защиты картера и снимите ее. 2. Отверните пробку расширительного бачка и откройте кран отопителя. 3. Установите под сливное отверстие емкость, отверните пробку сливного отверстия в блоке цилиндров и слейте из блока охлаждающую жидкость. 4. Установите емкость под сливное отверстие, отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора. 5. Отсоедините провода от датчика включения электровентилятора. 6. Отверните два болта и две гайки крепления кожуха электровентилятора. 7. Отверните две гайки крепления и снимите кронштейн. 8. Отсоедините колодку с проводами от электродвигателя вентилятора. 9. Наклоните кожух с электровентилятором в сторону двигателя и выньте его из моторного отсека. 10. Ослабьте хомуты крепления и отсоедините два верхних шланга от радиатора. 11. Отсоедините нижний шланг от радиатора. 12. Наклоните радиатор в сторону двигателя и выньте его из моторного отсека.
