6.1.1 Телескопическая стойка передней подвески. Разборка

6.1.2. Телескопическая стойка передней подвески. Разборка

ОБЩИЕ СВЕДЕНИЯ

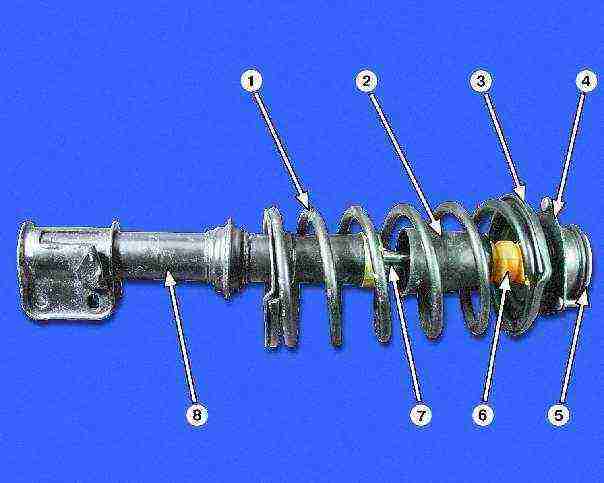

Телескопическая стойка передней подвески:

1 - пружина;
2 - защитный кожух;
3 - верхняя чашка пружины;
4 - верхняя опора стойки;
5 - ограничитель хода сжатия опоры;
6 - буфер сжатия;
7 - шток амортизатора;
8 - корпус стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

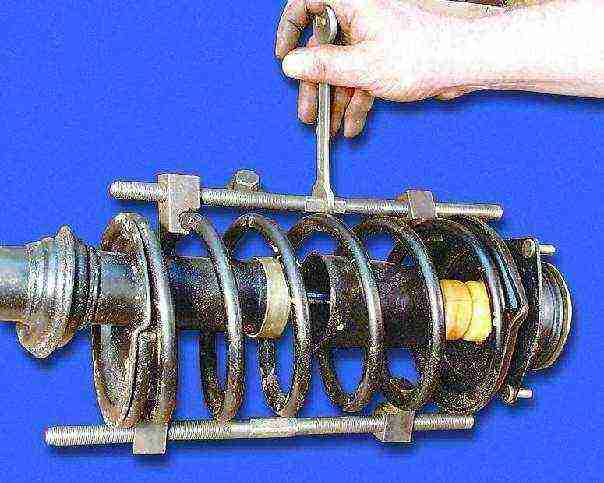

1. Установите стяжки на пружину и немного сожмите ее. 2. Отверните гайку крепления верхней опоры стойки, удерживая шток амортизатора за лыски от проворачивания вторым ключом .
Примечание
Лыски на штоке амортизатора.

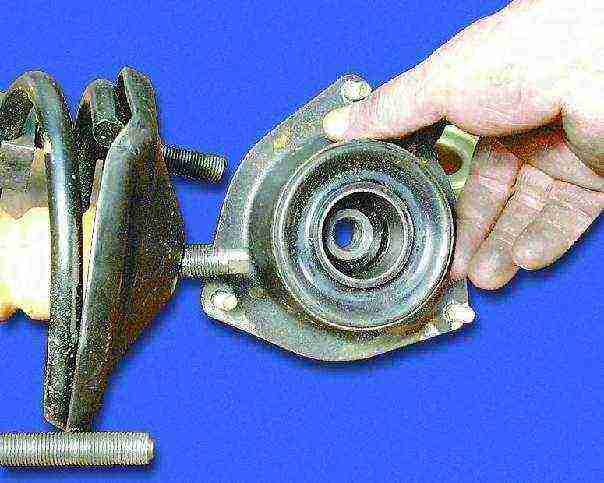

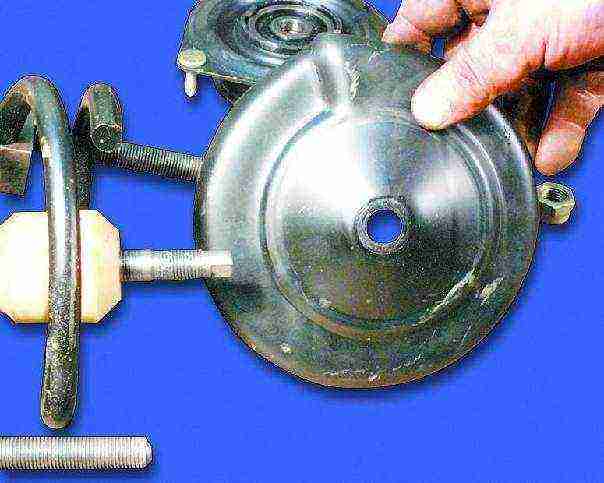

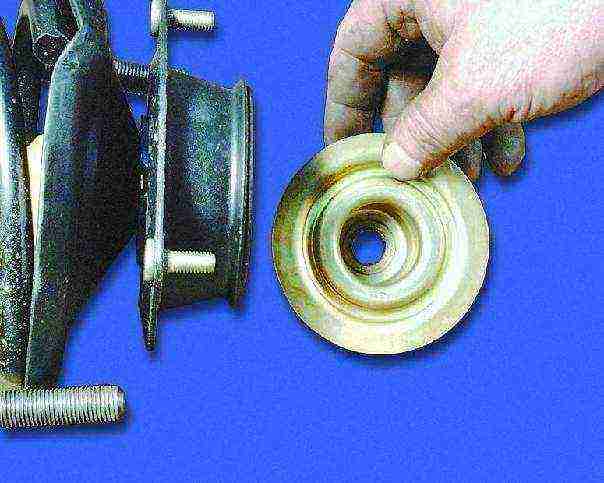

3. Снимите ограничитель хода сжатия опоры. 4. Снимите верхнюю опору стойки с подшипником. 5. Снимите верхнюю чашку пружины.

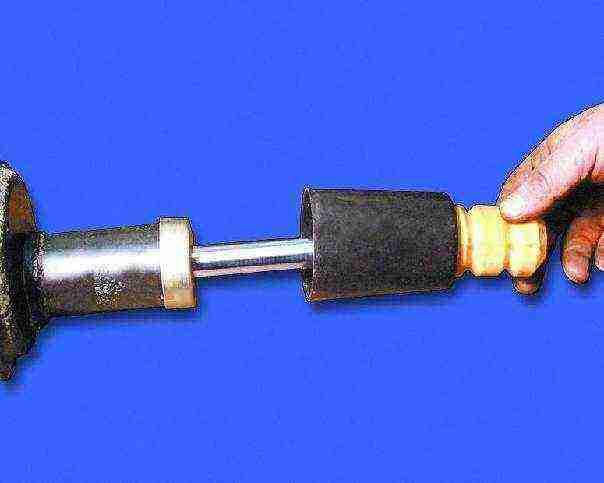

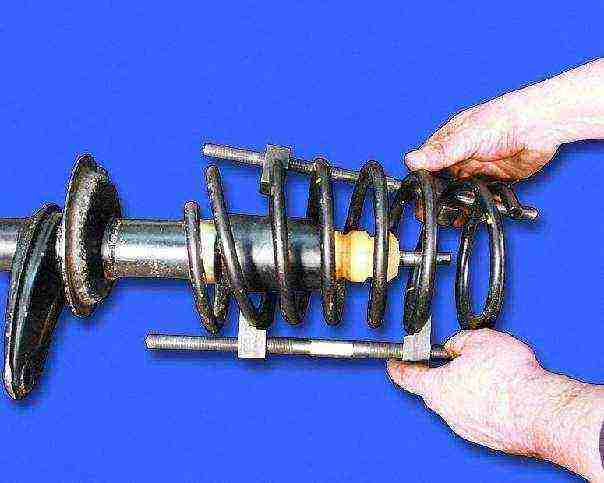

6. Аккуратно снимите пружину. 7. Снимите буфер хода сжатия с защитным кожухом.
